| Украина неотвратимо приближается к европейским стандартам. Повседневными становятся неизвестные старшим поколением понятия, как: евроремонт, евроокна, h24, месседжи, БЛЕНДЕР, БОУЛИНГ, Молли, ШОПИНГ, ДИСКАУНТ, ФАСТ-ФУД и т.п.. Итак, что такое "заземление по-европейски", из чего и как его делают? Специалисты скажут Вам, что заземление бывает: защитное, молниезащитных и технологическое. Первые два, как правило, объединяют, технологическое заземления требуют отделять, то есть удалять минимум на 20 м от других заземляющих устройств. Экономные европейцы присоединяют молниезащитных к защитному через коммутирующий разрядник, чтобы уберечь первое от электрохимической коррозии вследствие непременного протекания токов истечения во втором. В молниезащитном заземлении "ценится" не столько низкое сопротивление, сколько равномерное распределение потенциалов импульсного напряжения. В технологическом - наоборот.
Лучше иметь проект заземляющего устройства или опыт и знать характеристики. Дешевле, заземления делается вместе с устройством фундамента. Стоит копнуть на 15-20 см глубже и проложить под будущим фундаментом оцинкованную катанку или полосу с выводами к оборудованию, молниеотводов и главной шины уравнивания потенциалов (ГШЗП). Контурное заземления "всеобъемлющим": каждый ток, пытается сквозь почву попасть снаружи в здание, и он будет перехвачен защитным контуром (проблемы с сечением с электро-и сантехническими коммуникациями на подходе к сооружению имеют решения). Простым для монтажа является глубинный заземлитель.
Монтаж заземления проводится просто, как для начинающих на первый взгляд: не ближе 1 м от дома копается траншея (яма) полметра глубиной. В отверстие на нижнем торце шпильки вставляется заостренным бойком, а на цапфу, что на верху шпильки, - Бойок из ковкого чугуна. Ритмичными ударами кувалды килограмм эдак 8 шпилька загоняется в грунт(или пока не упрется в клад или трубу). Ударник снимается и на цапфу нанизывается следующая шпилька. Шпильки соединяются между собой электрически и механически на начальной стадии забивания, к тому же, без муфт, паст и лишних хлопот. Процедура повторяется до достижения: или проектной глубины, или желаемого сопротивления (каждый раз требуется проводить замеры сопротивления заземления и знать, как им пользоваться). К верхнему концу последней шпильки, с помощью болтового зажима (возможна сварка), присоединяется оцинкованная полоса 30х3, 5 мм или оцинкованная катанка диаметром 8-10 мм. Готовое соединение обматывается битумизированной лентой для предотвращения коррозии и засыпается грунтом. Профессионалы кувалдой не пользуются. Они извлекают из "Коней" электроперфоратор, вставляют в него"фирменную" насадку и погружают те шпильки так быстро, что начинающим не следует с ними тягаться. Насадка - штуковина "Дивная" и не из дешевых, однако на то они и профессионалы. Начинающие не сдаются, они привозят на стройплощадку 3-метровые оцинкованные профилированные электроды (рис. 1г), копают траншею на полметра глубже, устраивают отмостку метровой высоты и, без всяких там обушком и бойков, кувалдой загоняют заземлители в грунт. К таким заземлителям не нужно и зажимов - к концу каждого электрода, еще на заводе, приварена 2-метровая полоса 30х3, 5 мм. В поласе сделаны и крепежные отверстия - заводь в дом (или присоединяют к молниеотводу). Конечно, технологическое заземления на 0,5 Ом так не сделаешь, но кто поручает технологическое начинающим! В таблице приведен пример расчета необходимого количества электродов "ОБО Беттерманн" разного типа для устройства повторного заземления (без учета поправки на влажность почвы). Следует учесть, что глубинные (15-метровые) заземлители следует устанавливать не ближе 15 м друг от друга - иначе они будут экранировать друг друга. Перед забивкой электродов следует проверить, не повредят ли они подземных коммуникаций. Самое безопасное, в этом смысле, место - подвальное помещение.
Повторное заземление, 4 Ом Грунт | Чорнозем | Глина | Суглинок | Супесь | Песок | Удельное сопротивление, Ом•м | 20 | 40 | 100 | 300 | 700 | Кол-во 3-метровых шпилек профилировочных заземл-й | 2 | 6 | 14 | 17 | 20 | Электрод заземления «OMEX» тип 219/20, h= 1,5 м | Минимальное количество заземлителей глубиной по 15 м каждый | 1 | 1 | 2 | 4 | 5 | Суммарная длина вертикально заглубленныхэлектродов, м | 7,5 | 15 | 30 | 60 | 75 |
Повторное заземление, 2 Ом
Грунт | Чорнозем | Глина | Суглинок | Супесь | Песок | Удельное сопротивление, Ом•м
| 20 | 40 | 100 | 300 | 700 | Кол-во 3-метровых шпилек профилировочных заземл-й
| 4 | 12 | 26 | 33 | 38 | Электрод заземления «OMEX» тип 219/20, h= 1,5 м
| Минимальное количество заземлителей глубиной по 15 м каждый
| 1 | 2 | 4 | 7 | 8 | Суммарная длина вертикально заглубленныхэлектродов, м
| 15 | 30 | 60 | 105 | 120 |
Контурный заземлитель прокладывается на расстоянии более 1 м от стены вокруг объекта, а траншею для него копают не менее 50 см глубиной, а не бросают прямо под асфальт! Для соединений также используют болтовые соединения, Сварочные соединения, и известную уже гидроизоляционную ленту. В коротком описании мы не надеялись посвятить читателя во все секреты систем заземления "OBO Bettermann", ведь для этого в Киеве основано предприятие - ООО "Електро маркет", которое имеет собственный склад, наглядные пособия, каталоги, специалистов. А главное - квалифицированных и опытных партнеров по всей Украине, готовых оказать практическую помощь на нашем с Вами пути к построению Европы в Украине.

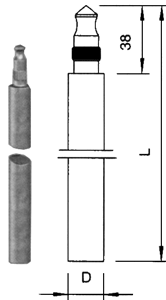

Шпилька заземления с усиленным контактным соединением: - DIN 48852, форма Z, система „BP" (Bundes Post); - надежный контакт вследствие вклепывания цапфи в свинцовый шарик в месте соединения; -
с цапфою и отверстием для соединения
-
соответствует нормам DIN V VDE V 0185 часть 3, | 219/… BP: Шпилька заземления в усиленном исполнении: - DIN 48852, форма Z, система „OMEX"; - с цапфою и отверстием для соединения; -со штифтом из закаленной стали; - модификация FT со слоем цинка более 60 мкм; - соответствует нормам DIN V VDE V 0185 часть 3,
|
213/.../М: Профилированный заземлитель длина 3 метра: - с приваренною оцинкованною полосой 30х3,5 мм L=2 м; - два отверстия Æ11 в полосе; -
соответствует нормам DIN 48852 часть 1.
|
| |
