Описание и расшифровка провода СФКЭ-ХА С - Обмотка из стеклонити Ф - Обмотка из фторопластовых лент К - Обмотка из стеклонити, пропитанная кремнийорганическим лаком Э - Экран из медных луженых проволок ХА - Токопроводящая жила скрученная из проволок: хромель и алюмель

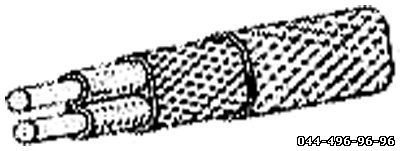

Элементы конструкции провода СФКЭ-ХА 1. Токопроводящая жила скрученная из проволок: - хромель и алюмель - "-ХА"; 2. Изоляция: обмотка из стеклонити, обмотка из фторопластовых лент, обмотка из стеклонити, пропитанная кремнийорганическим лаком; расцветка: хромель - фиолетовая или черная; алюмель - серая или белая; 3. Оплетка из стеклонити, пропитанная кремнийорганическим лаком; 4. Экран из медных луженых проволок.
Область применения провода СФКЭ-ХА Провода предназначены для фиксированного присоединения термопар Провода устойчивы к воздействию турбинного масла 46, веретенного масла АУ и дизельного топлива ДС. Провода не горят. Минимальная наработка проводов: 14000 часов при температуре 175°С, 1000 часов при температуре 250°С. При нагреве проводов свыше 250°С, а также сжигании отходов проводов выделяются токсичные газы.
Минимальный срок сохраняемости проводов - 13 лет. Срок службы провода СФКЭ-ХА 2х0,5 - 13 лет.
Провода термопарные нагревостойкие двухжильные с токопроводящими жилами из пары сплавов: хромель-копель и хромель-алюмель, с изоляцией из стеклонити повышенной нагревостойкости.
Используются в качестве термопар для фиксированного монтажа при отсутствии механических нагрузок на изоляцию в процессе эксплуатации. Рабочая температура: от - 60°С до +650°С Используемые сплавы: ХА - хромель-алюмель
Кабели термопарные с минеральной изоляцией (КТМС)предназначены для изготовления термоэлектрических преобразователей или использования в качестве термокомпенсационного кабеля для линий связи таких термопреобразователей с измерительными приборами.
Электрическое сопротивление изоляции между жилами и между жилами, соединенными вместе, и оболочкой I м кабеля, не менее, МОм:
-в нормальных климатических условиях для кабелей диаметром 0,9 и 1,0 мм — 1104, для всех остальных диаметров — 1105;
-при температуре 500 °С — 0,1, при температуре 800 °С -0,01.
Кабели выдерживают испытание напряжением переменного тока частотой 50 Гц в течение I мин: с номинальным диаметром — 0,9; 1,0; 1,3 мм — 100 В; — 1,5; 3,0 мм — 250 В; — 4,0; 5,0; 6,0; 4,6; 7,2 мм — 500 В.
Кабели выдерживают I цикл изгиба на угол 180° вокруг цилиндра диаметра, равным пяти диаметрам кабеля
Кабели термопарные с минеральной изоляцией (КТМС)
