Внешняя молниезащита
Внешняя молниезащита - это комплекс мер и устройств для защиты дома от губительного влияния прямого попадания молнии в Вашу "Крепость".Внешняя молниезащита может быть, как активная, так и пассивная.

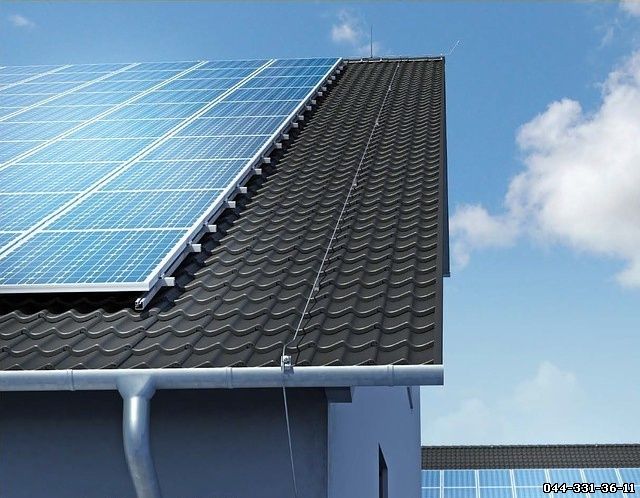

Прямое назначение системы внешней молниезащиты - защита от прямого поражения (попадания) разрушительного разряда молнии в здание и его навесные конструкции (вентиляция, дымоходы,спутниковые антенны, солнечные генераторы...) , перехват молнии (электрического заряда) и проведение его к месту заземления по Минимально Короткому пути.
В большинстве случаев монтаж и проектировка (расчеты) системы внешней молниезащиты сводятся к использованию нескольких видов или типов молниезащиты на одном объекте, гораздо реже встречаются проекты молниезащиты которая включает в себя только один тип молниезащиты - внешний, внутренний, или активный.
Виды внешней молниезащиты:
1.ПАССИВНАЯ
- Молниеприемная сетка (пространственная клетка)
- Защита трубчатыми или стержневыми молниеприемниками
- Молниеприемные мачты
- Тросовая молниезащита
2.АКТИВНАЯ МОЛНИЕЗАЩИТА
SCHIRTEC INDELEC GROMOSTAR

- Молниезащита отдельно стоящими мачтами с Активными наконечниками
3.Внутренняя молниезащита
В комплекс любой молниезащиты входит Заземление - как главная не отъемная часть молниезащиты
Монтаж молниезащиты - начинается с обследования заземления, контура заземление если он есть или заземления дома. Если заземление слабенькое или отсутствует в связи с поломкой или природных явлений,- потребуется установить новое заземление, или провести работы по восстановлению рабочего заземления.
Для Монтажа молниезащиты - в Украине согласно норм ДСТУ Б.2.5-38-2008 "Устройство молниезащиты зданий и сооружений" или IEK 62305:2006 организация должна иметь лицензию МЧС на проведение монтажа и технического обследования систем молниезащиты.
Материалы которые применяются для устройства монтажа Внешней молниезащиты:
Материалы для молниезащиты изготавливаются из трех основных видов металлов СТАЛЬ, АЛЮМИНИЙ и МЕДЬ есть минимально допустимые значения сечений этих материалов в зависимости от ихнего применения и конструкции.
Молниеприемник - часть молниеотвода, предназначенная для перехвата молний.
Молниеприемники - трубчатые или стержневые, как правило небольшие молниеприемники длиной до 5,5 метров в длину устанавливаются на верхних точках сооружений - дымоходов, вентиляционных шахтах,коньках крыши, может использоваться и декоративные конструкции (флюгер).В основном используются алюминиевые молниеприемники - относительно прочная и хорошо пружинящая конструкция молниеприемника из алюминия, так-же алюминий имеет хорошую стойкость к коррозии.
Так-же молниеприемники могут быть стальными, отдельно стоящими конструкциями на поверхности земли в виде "Флагштока" до 25метров или конструкция самой известной молниеприемной вышки Э́йфелева ба́шня ☺ 300метров - если площадь участка позволяет можете заказать копию в уменьшенном виде. При использовании на таких мачтах АКТИВНЫХ наконечников позволило охватить гораздо большую "зону защиты" от молнии.
Токоотвод (спуск) - часть молниеотвода, предназначенная для отвода тока молнии от молниеприемника к заземлителю.
Заземлитель - проводящая часть или совокупность соединенных между собой проводящих
частей, находящихся в электрическом контакте с землей непосредственно или через проводящую среду.
Давайте попробуем рассмотреть пример монтажа молниезащиты на здании и рассчитать его стоимость
1 Токоотвод - провод медный,алюминиевый или стальной оцинкованный диамметром 8-10мм
2 Держатель токоотвода (коньковый держатель или держатель с пластиной или ПВХ держатель подбирается на предварительном осмотре объекта) в зависимости от материала крыши и токоотвода бывает из нержавейки и крашенной под медь нержавейки есть оцинкованные
3 Вариативный соединитель -универсальный соединитель токоотводов 8-10мм
4 Такую приподнятую конструкцию части токоотвода делают монтажники во время установки молниезащиты его размеры 20-25см
5 Молниеприемник трубчастый или стержневой алюминиевый диаметром 16мм
6 Клема фальцевая -соединяет молниеприемник с конструкцией из метала в нашем случае козырек дымохода
7 Монтаж молниеприемника производится специальными держателями, в конкретном случае простые держатели, но бывают и изолированные длинной до 80см (при применении изолированной молниезащиты могут быть до 3м)
8 Соединитель - токоотвода с алюминиевым молниеприемником. Переходной соединитель с диаметра 16ммна диаметр 8-10мм (интересная штука: если молниеприемник алюминиевый, а токоотвод медный применяется соединитель из НЕРЖАВЕЙКИ или БИМЕТАЛЛИЧЕСКИЙ)
9 Соединитель для водотока (рынвы)
10 Держатель токоотвода по фасаду или держатель токоотвода с хомутом для труб - на каждом доме подбирается отдельно проектировщиками или монтажниками молниезащиты
11 Соединитель разрыва или соединитель переходной между токоотводом 8-10мм и полосой (30мм, 25мм и 40мм основные размеры полосы) заземления переходящей к контуру заземления
12 Полоса заземления, опять таки может быть стальной, медной,нержавеющей, но не алюминиевой

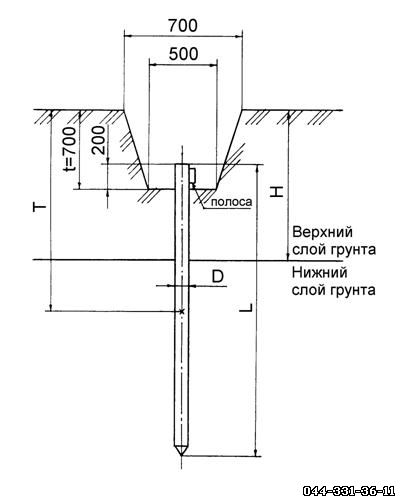

 13 Места соединений контура заземления полосы и заземлителей переходной универсальный зажим арт.5001641 , как правило обматываются ХБ -лентой пропитанной маслом(арт.2360055)14 Заземлитель глубинный арт.5000750 или любая другая электропроводящая конструкция стойкая к корозии
15 Нижний наконечник арт.3041212 -способствует улучшению прохождения заземлителей в толщу грунта
 16 Контур заземления здания и контур молниезащиты - полоса проложенная в грунте на глубине 0,5-0,8см с отступом от фундамента 1-1,5метра |
